金相測量顯微鏡

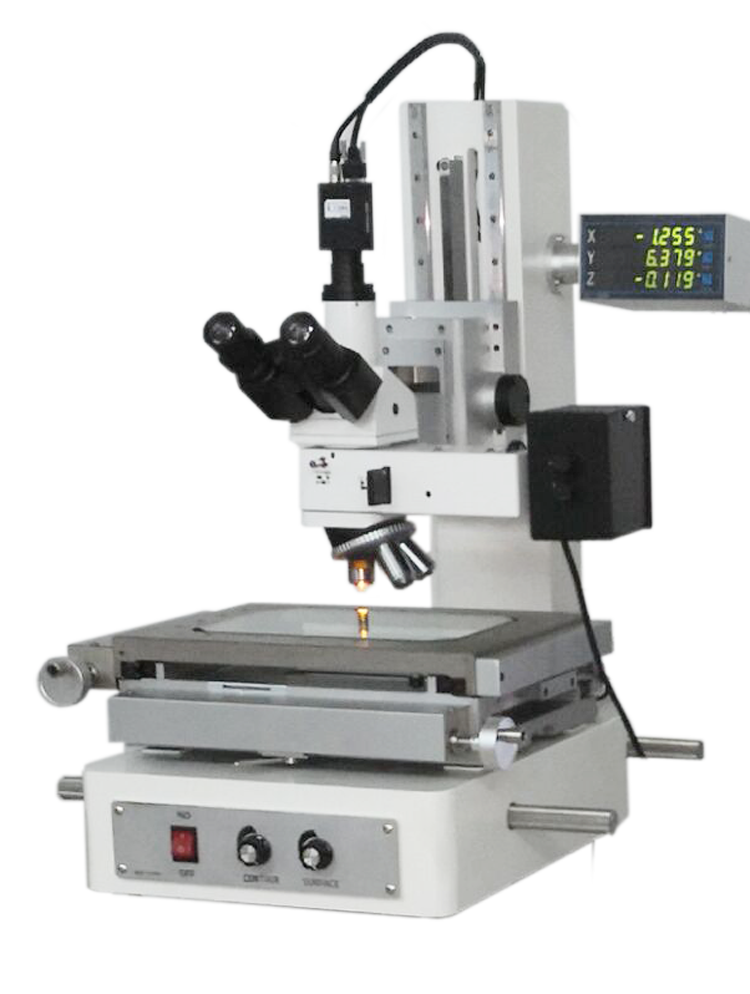

金相測量顯微鏡GMN-2010S
1.產品介紹
◆GMN-2010S測量顯微鏡系列是一種集軟件、光、機、電一體的高精度、高效率的顯微測量?jī)x器；
◆GMN-2010S測量顯微鏡系列是觀察、測量和處理系統化的顯微鏡陣容;
◆GMN-2010G測量顯微鏡可以作為觀察顯微鏡，用相對量測法檢查工件表面形狀等非接觸測量
為目的各種精密加工業，是計量室、實驗室以及生產車間不可缺少的計量檢測設備之一。
2.產品特點
● 視場寬闊，可得清晰無閃爍影像
● 高精度測量，同時具有大測量范圍和高精度，適用于各種測量
● 選用無限遠長距明場金相物鏡，滿足長工作距離的測量要求
● 照明裝置（反射/透射）可選用高亮度LED的照明或鹵素照明
● 利用可變孔徑光闌進行無衍射觀察測量
● 各類尺寸的標準工作臺
● 快速釋放裝置便于測量工件大或測量工件數量多的快速移動工作臺
● 高位目鏡觀察
● 千兆網口CCD圖像成像
3.技術參數
3.1主體規格
◆X坐標行程: 200（mm）
◆Y坐標行程： 100（mm）
◆Z坐標行程: 150（mm）
◆X、Y坐標測量示值誤差≤（3+L/150）µm ，L為被測長度(單位：mm) Z軸坐標測量顯示誤差10µm
◆X、Y、Z數顯分辨率：0.001mm
◆透射照明光源：24V/20W鹵素鎢燈
◆反射照明光源：可變視場光闌與孔徑光闌，均可調中心，帶濾色片插槽與偏光裝置插槽；
3.2目視系統
◆物鏡放大倍數：五孔旋轉器，標配5X、10X、20X、50X無限遠長工作距離明場金相物鏡
◆目鏡放大倍數：10X( 單、雙目同)
◆總放大倍數： 50X-500X（包括畸變?cè)趦?nèi)的）
◆物鏡放大倍數誤差：放大率誤差≤0.08%
3.3影像系統
◆標配CCD相機0.5X鏡筒
◆CCD：300萬千兆網口高清晰CCD攝像頭
◆綜合影像最大放大倍數：1000X以上
4.軟件功能
l 配備專業視覺影像測量軟件，帶十字線捕捉閃爍功能，可測量二維平面尺寸（角度、直徑、半徑、點到點的距離、點到線的距離、線到線距離、線到圓的距離、圓到圓的距離等等）；
l 圖形自動捕捉：開啟自動捕捉功能后，測量點、線、圓及圓弧，可自動捕捉到最清晰的地方；
l 視覺拍照功能：可通過軟件抓拍實時產品圖片，然后保存到電腦里，并可通過軟件調出圖片進行查看或處理；
l 標注文字：可在實時影像中標注文字說明；
l 公英制轉換：測量值可在公制和英制之間切換；
l X、Y清零：可用畫面十字線設置任意點為相對原點，將X、Y坐標清零；
l 測量數據輸出：可將測量數據或圖形導入WORD或EXCEL做報表；
l “瀏覽”窗口： 可觀察工件的全圖形并具有類似AutoCAD的縮放功能；
l 輔助功能：可把在軟件中繪制出的圖形進行移動、旋轉、復制、刪除，并可作任意線段的平行線、垂直線；
l 自動兩點線：在單一畫面下可自動捕捉工件的邊緣，無須以人工取線，減少人眼誤差，提高測量精度；
l 自動三點圓：在單一畫面下可自動捕捉工件的圓半徑、直徑，并繪出圖形，無須以人工取圓，減少人眼誤差，提高測量精度；
l 自動多點線：自動捕捉工件邊緣，然后根據工件邊緣擬合出圖形，從而減少兩點取線及人眼的誤差；
l 自動多點圓：自動捕捉工件邊緣，然后擬合出工件的孔徑，并繪出圖形，從而減少三點取圓及人眼的誤差；
l 自動圓：在單一畫面下用鼠標框中圖形，可快速自動捕捉出圓.；
l 設定工件坐標：可以根據客戶本身的需要在影像中的實際工件上自行設定工件坐標，有兩點確定X軸、兩點確定Y軸或三點確定坐標系等多種設定方法；
l 具有坐標平移、坐標旋轉及坐標分中等功能：
l 坐標標注：可標注工件中任意點的坐標值；
l Pitch標注：可標注任意點到一條直線的垂直距離，可標注任意兩線的垂直距離；
5.金相分析應用實例
